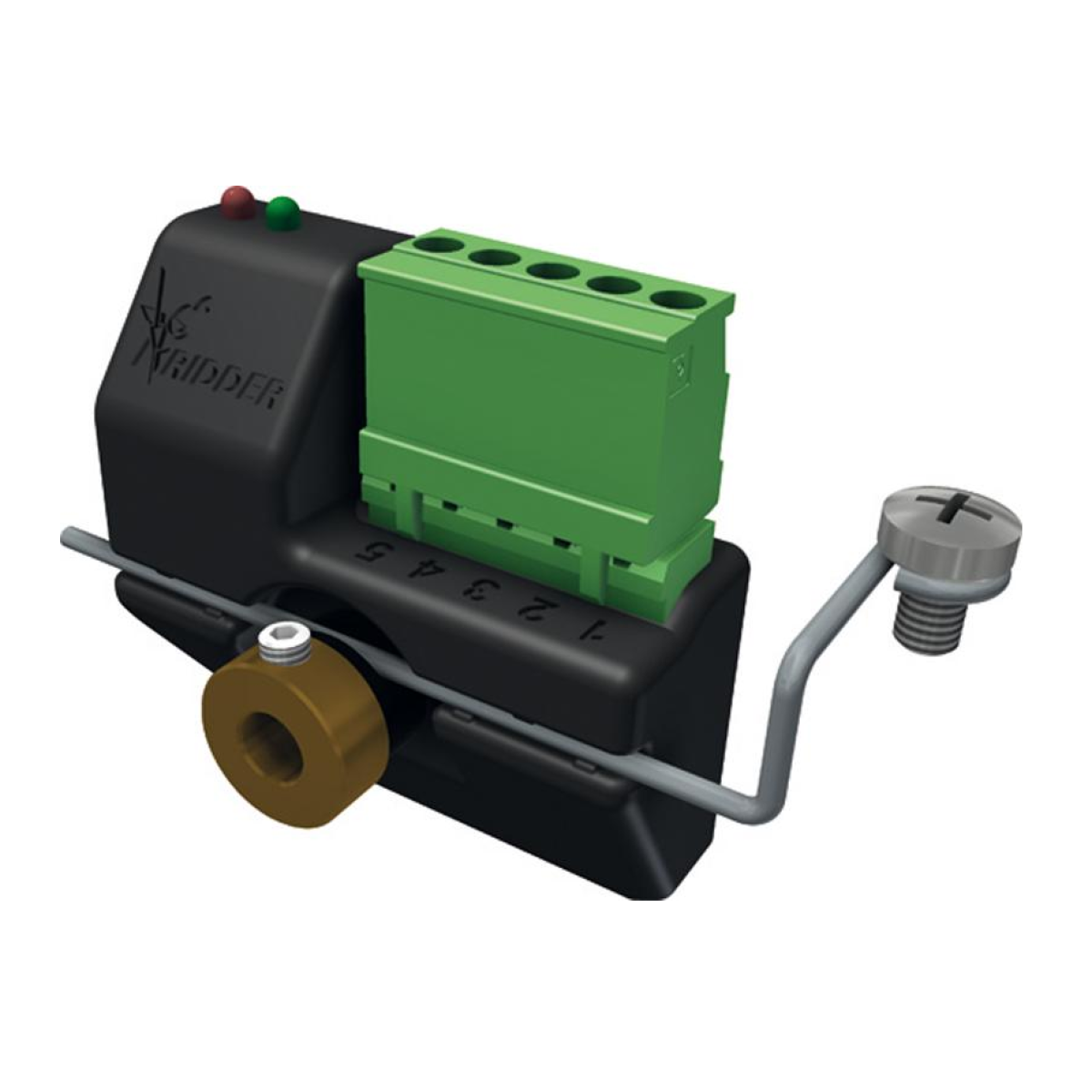

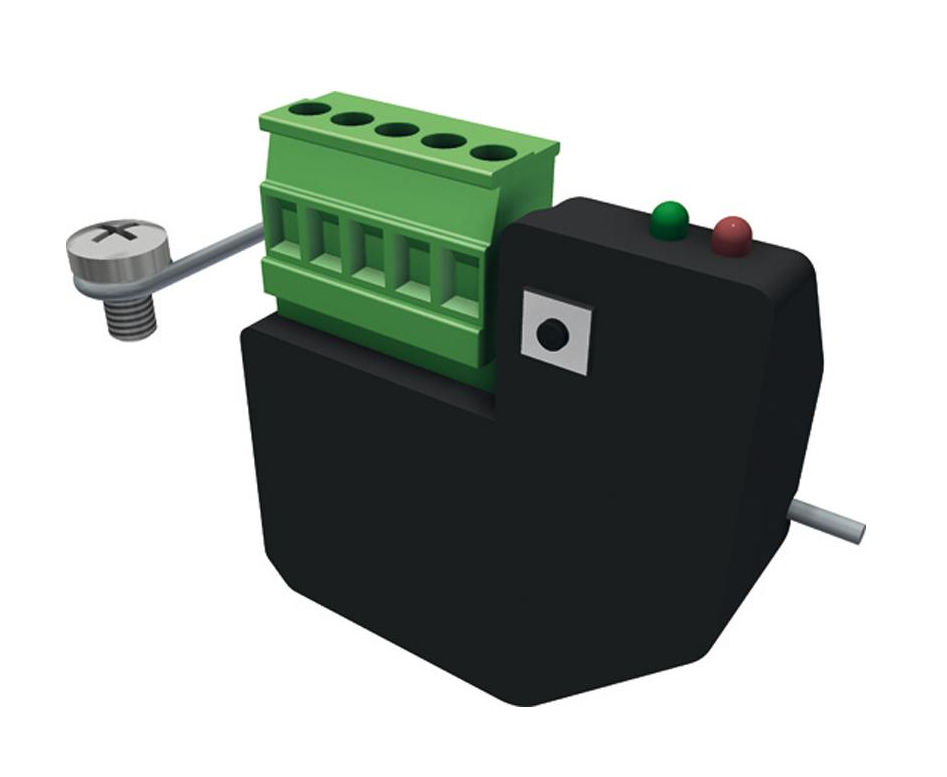

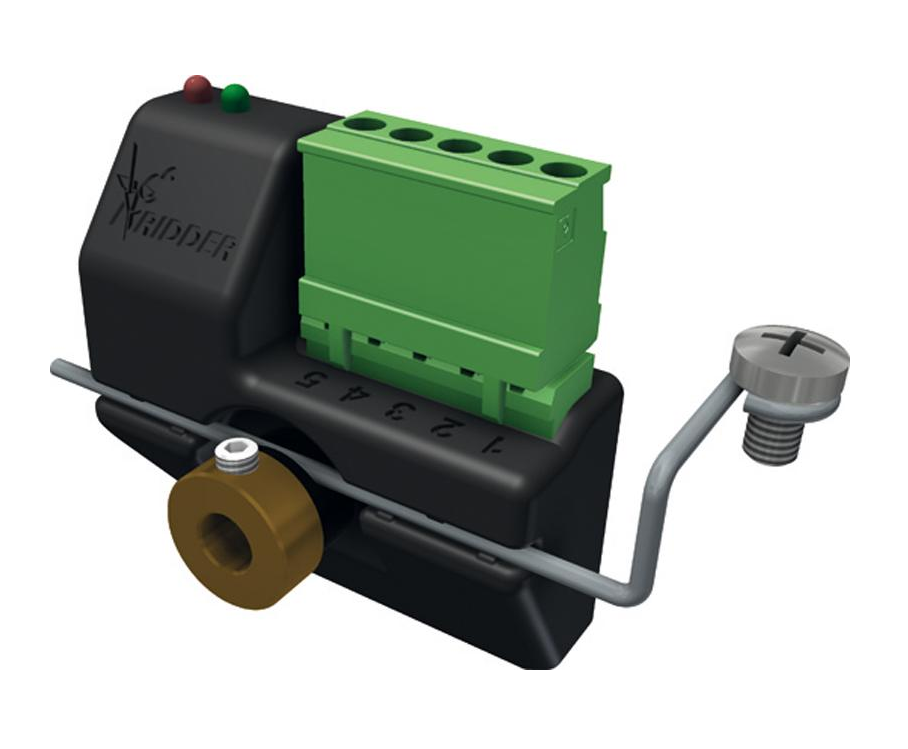

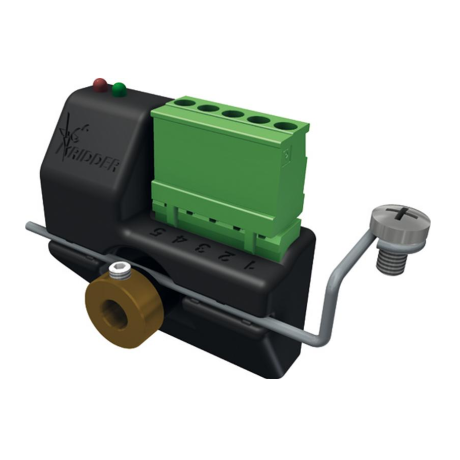

Блок позиціонування RPU 24V4-20mAV3SET Ridder (502687)

Опис

RPU Ridder PositioningUnit — це високоточний цифровий вимірювач позиціонування для використання в мотор-редукторах Ridder RW, що робить його ідеальним рішенням для отримання точних даних позиціонування для систем вентиляції, захисту та підйому. Поточне положення постійно контролюється RPU, і положення повертається до кліматичного регулятора за допомогою сигналу 4-20 мА. RPU можна використовувати з усіма типами мотор-редукторів Ridder RW, які оснащені системою кінцевих перемикачів Ridder RSU. RPU може поставлятися окремо або вбудованим в мотор-редуктор RW. Сигнал 4-20 мА від RPU генерується за допомогою датчика Холла, вбудованого в RPU, і магнітної осі, встановленої над ним. Магнітна вісь обертається безконтактно і встановлена на валу кінцевого вимикача системи кінцевих вимикачів RSU в мотор-редукторі Ridder RW. Ця безконтактна технологія вимірювання означає, що значення сигналу зворотного зв’язку RPU завжди залишається постійним і що RPU не потребує обслуговування. Під час роботи RPU безперервно вимірює положення з високим ступенем точності - 0,04% діапазону вимірювання, який було навчено. На основі цього вимірювального сигналу RPU обчислює сигнал 4-20 мА, який потрібно подати назад. Цей сигнал є оборотним. Використовуючи омічний резистор, також можна генерувати сигнал зворотного зв'язку 0-5 В або 0-10 В. RPU оснащений робочою кнопкою та світлодіодами, щоб можна було легко зчитувати його стан. RPU простий в установці та легкому «навчанні». Зазвичай діапазон вимірювання, який потрібно навчати, відповідатиме діапазону перемикання системи кінцевих перемикачів RSU. Кінцеві положення, навчені для діапазону вимірювання RPU (SP1 і SP2), тоді відповідатимуть кінцевим положенням RSU (ES11 і ES12). Також можна встановити одне з кінцевих положень для діапазону вимірювання RPU як кінцеве положення для системи кінцевих перемикачів. Тоді діапазон вимірювання RPU буде меншим, ніж діапазон перемикання системи кінцевих перемикачів RSU. Це одне з рішень для систем із діапазоном перемикання, який перевищує діапазон вимірювання RPU, що контролюється (між SP1 і SP2). Ця опція також дає можливість навчати в RPU з однаковим діапазоном вимірювання для систем з незалежним керуванням з різними діапазонами перемикання для системи кінцевого вимикача.
