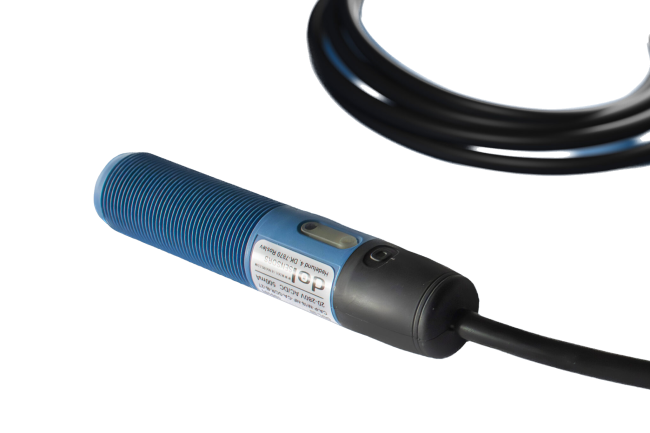

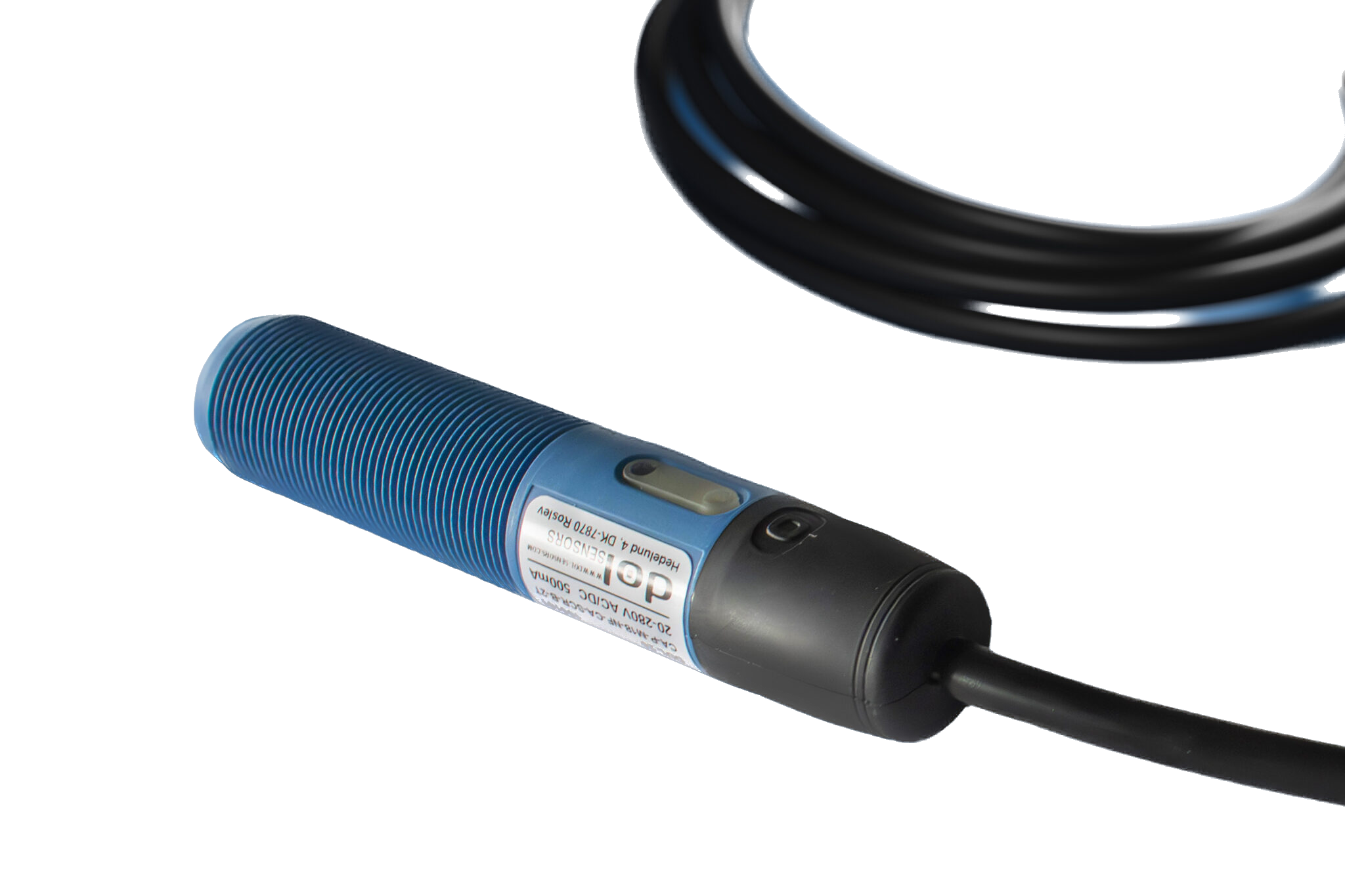

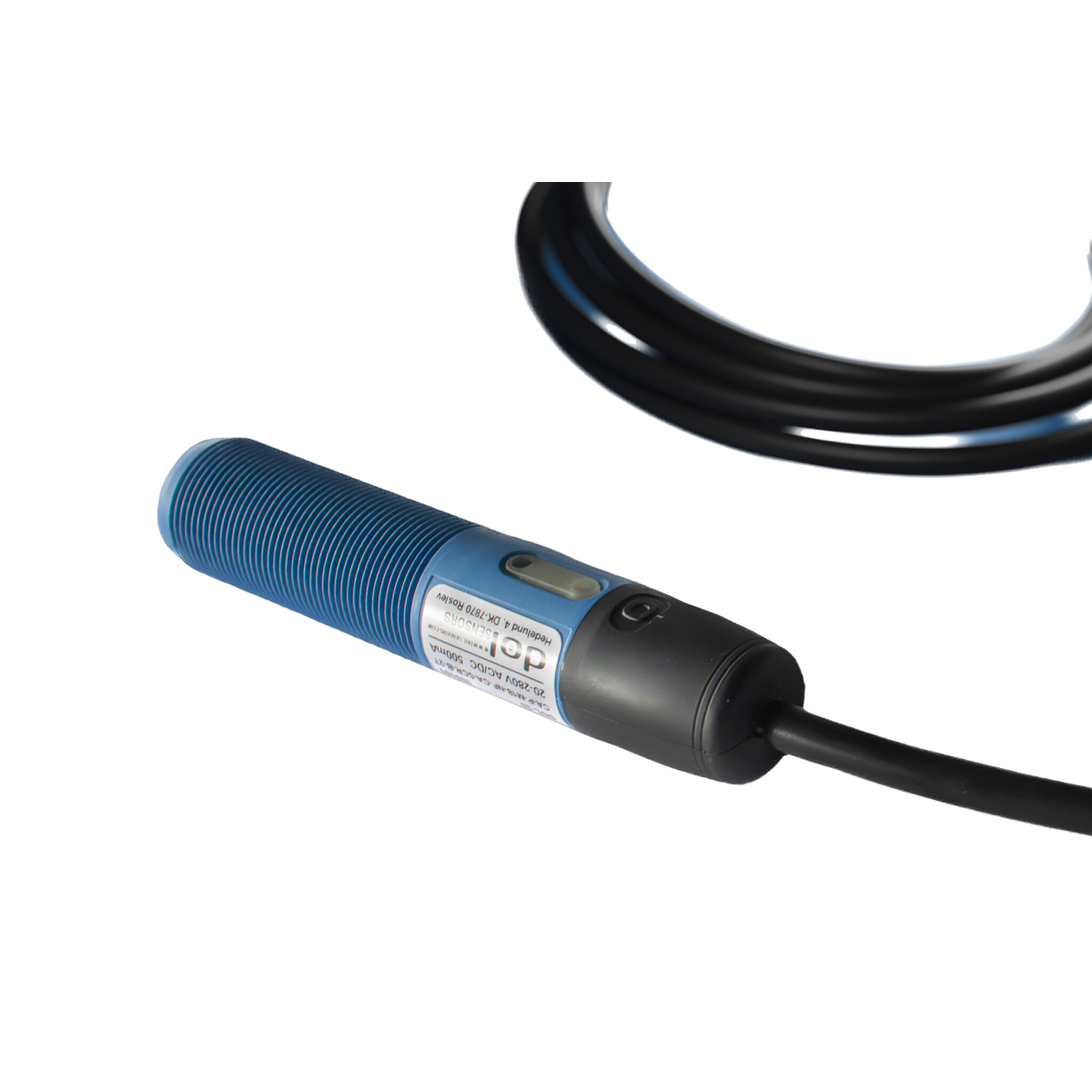

DOL 26 ємнісний датчик CA-P-M18-NF-CA-SCR-B-2T, 105136

Що таке ємнісний датчик DOL 26 CA-P-M18-NF-CA-SCR-B-2T та для чого використовується?

Ємнісний датчик DOL 26 CA-P-M18-NF-CA-SCR-B-2T — це універсальний сенсор з тиристорним виходом (SCR), розроблений для роботи в широкому діапазоні напруги (AC/DC). Ця модель є ідеальним рішенням для модернізації існуючих систем, оскільки може підключатися безпосередньо до ланцюгів управління 220В або 24В без додаткових блоків живлення.

Ключова характеристика цієї модифікації — логіка роботи NC (Normally Closed / Break). Це означає, що датчик тримає контакт замкненим, доки бункер порожній, і розмикає його, коли рівень корму досягає датчика, зупиняючи подачу.

Основні переваги ємнісного датчика DOL 26 CA-P-M18-NF-CA-SCR-B-2T

• Універсальне живлення (SCR). Працює в діапазоні від 20 до 280 В змінного або постійного струму (AC/DC). Це дозволяє використовувати його в різних країнах та типах електромереж.
• Функція "Break" (NC). Створений для безпеки: при зникненні живлення або обриві кабелю система автоматично зупиниться, запобігаючи аварійному пересипанню корму.
• Дротове підключення (2-wire). Проста схема підключення послідовно з навантаженням (наприклад, котушкою контактора), що спрощує монтаж.
• Вбудовані таймери (2T). Дозволяє налаштувати затримку спрацювання, щоб уникнути "мигання" системи при вібраціях або частковому заповненні.

Застосування ємнісного датчика DOL 26 CA-P-M18-NF-CA-SCR-B-2T

Завдяки своїй специфікації, цей датчик найчастіше використовується:

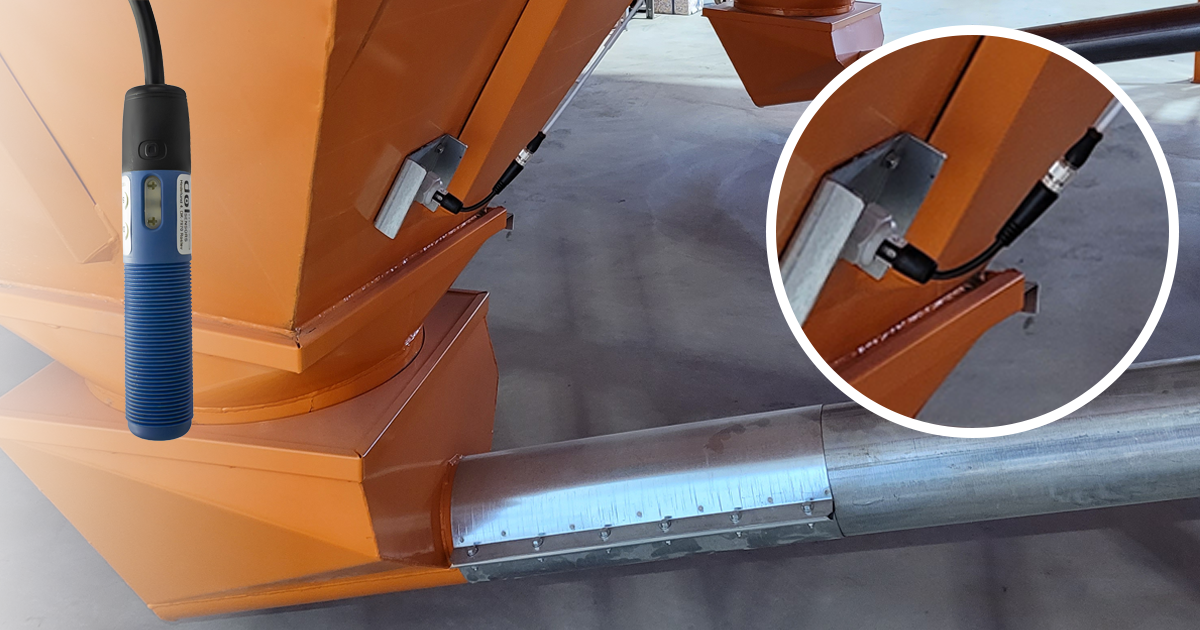

• Як датчик повного бункера ("Stop"-датчик). Встановлюється в кінці лінії годування для зупинки мотора при наповненні.
• Для заміни механічних кінцевиків. Електронний SCR-датчик надійніший, бо не має рухомих частин.
• У системах без трансформаторів. Там, де немає лінії 24В, цей датчик підключається напряму до керуючої напруги змінного струму.
• У воронках під силосами. Компактний М18 корпус легко врізати в пластикові переходи.

Чому саме ємнісний датчик DOL 26 CA-P-M18-NF-CA-SCR-B-2T

Ця модель — вибір для тих, хто шукає універсальність та простоту. Вам не потрібно перейматися полярністю підключення або наявністю блоку живлення постійного струму.

Монтаж ємнісного датчика DOL 26 CA-P-M18-NF-CA-SCR-B-2T

1. Увага до підключення: Це 2-провідний датчик. Він підключається послідовно з навантаженням (котушкою реле). Не підключайте його напряму до мережі як "вилку в розетку" без навантаження — це призведе до короткого замикання.
2. Монтаж M18: Встановіть датчик у отвір. Завдяки NF конструкції, переконайтеся, що навколо сенсорної головки немає металу в радіусі 10-15 мм.
3. Калібрування: Налаштуйте тример "TIME" для ігнорування коротких сигналів та тример "SENS" для чіткого виявлення корму.

Порівняння ємнісного датчика DOL 26 CA-P-M18-NF-CA-SCR-B-2T з аналогами

У чому різниця між версією SCR та іншими моделями:

Обирайте цю модель для простої інтеграції в ланцюги змінного струму без зайвих блоків живлення.
