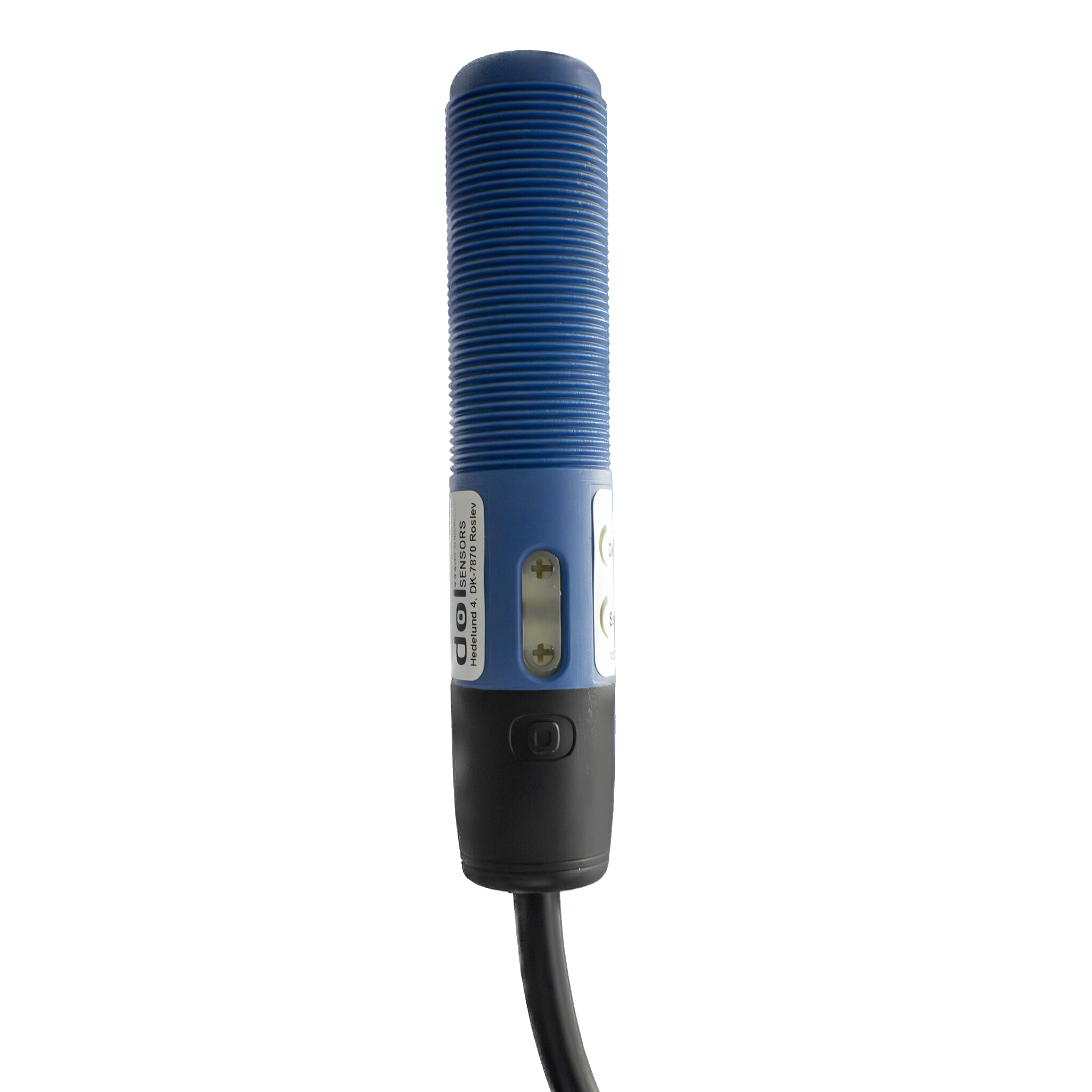

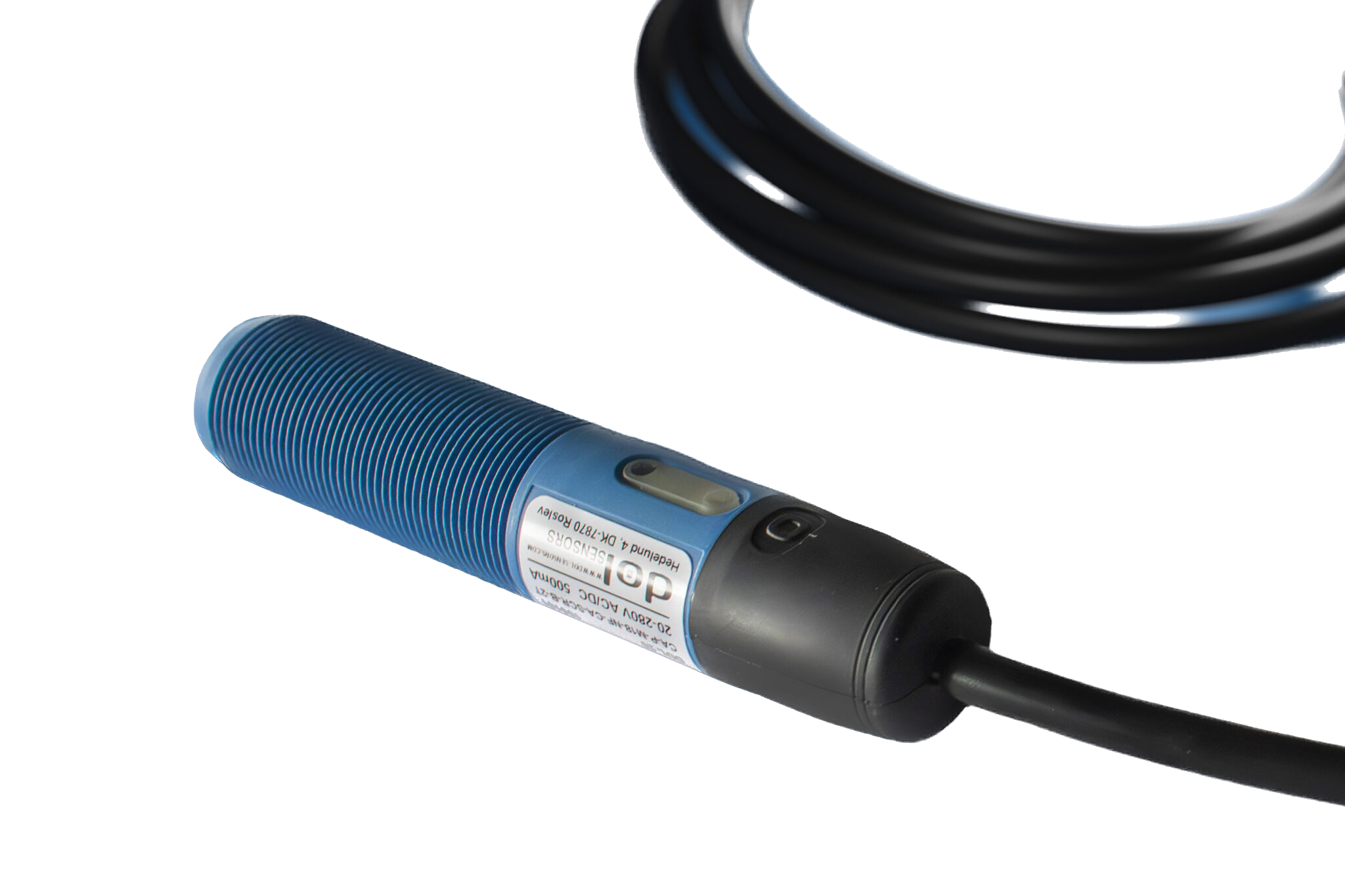

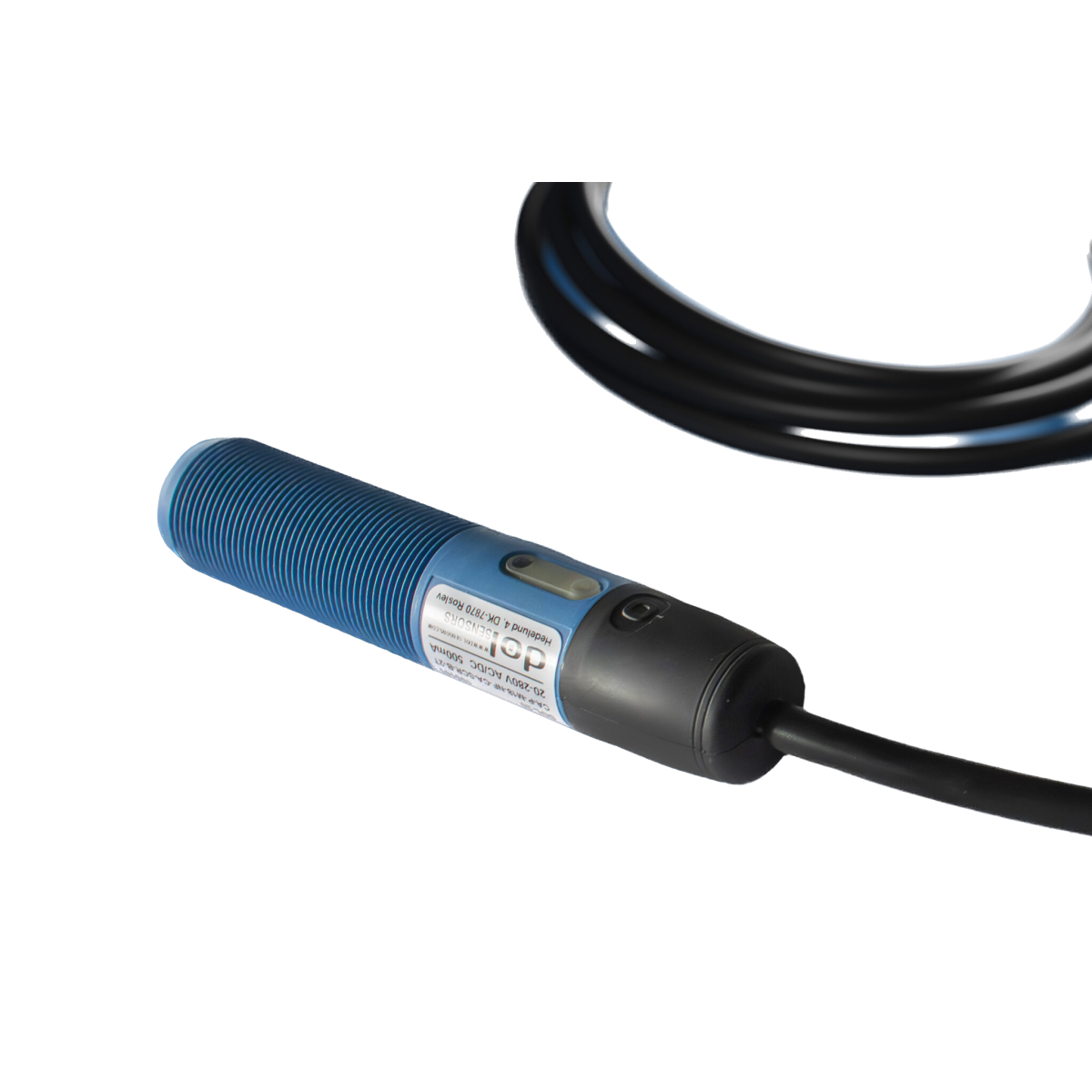

DOL 26 емкостной датчик уровня корма, CA-P-M18-NF-CA-NPN-2-1T, 105156

Что такое емкостной датчик уровня корма DOL 26 CA-P-M18-NF-CA-NPN-2-1T и для чего используется?

Емкостной датчик DOL 26 CA-P-M18-NF-CA-NPN-2-1T — это специализированная модель с транзисторным выходом NPN (коммутация "минуса"). Она разработана для интеграции в системы автоматизации, использующие логику "sinking input", которая часто встречается в импортных контроллерах микроклимата и кормораздачи.

Модель оснащена одним триммером (1T) для настройки чувствительности, что упрощает эксплуатацию: задержка времени здесь фиксированная, поэтому оператору нужно лишь откалибровать датчик на распознавание корма. Благодаря выходу NO + NC (4 провода), вы можете выбрать необходимую логику работы (замыкание или размыкание) непосредственно при подключении.

Основные преимущества емкостного датчика DOL 26 CA-P-M18-NF-CA-NPN-2-1T

• Стандарт NPN. В отличие от PNP датчиков (которые выдают +24В), этот датчик замыкает сигнальный провод на "минус" (землю). Это критически важно для совместимости с определенными типами ПЛК.
• Упрощенная настройка (1T). Отсутствие регулятора времени исключает человеческий фактор. Вы настраиваете только "видит/не видит" корм, а стабильность работы обеспечивается заводским алгоритмом.
• Универсальный выход (NO + NC). 4-жильный кабель позволяет реализовать как функцию запуска, так и функцию остановки, используя одно и то же устройство.
• Резьбовая фиксация (M18). Жесткий монтаж гайками гарантирует, что датчик не сместится от вибрации, что особенно важно для точных систем дозирования.

Применение емкостного датчика DOL 26 CA-P-M18-NF-CA-NPN-2-1T

Эта модель незаменима в специфических технических условиях:

• Замена датчиков на азиатском оборудовании. Многие контроллеры из Азии работают исключительно с NPN логикой. PNP датчик там просто не будет работать.
• Системы с "общей землей". Где управление осуществляется замыканием входа на минус питания.

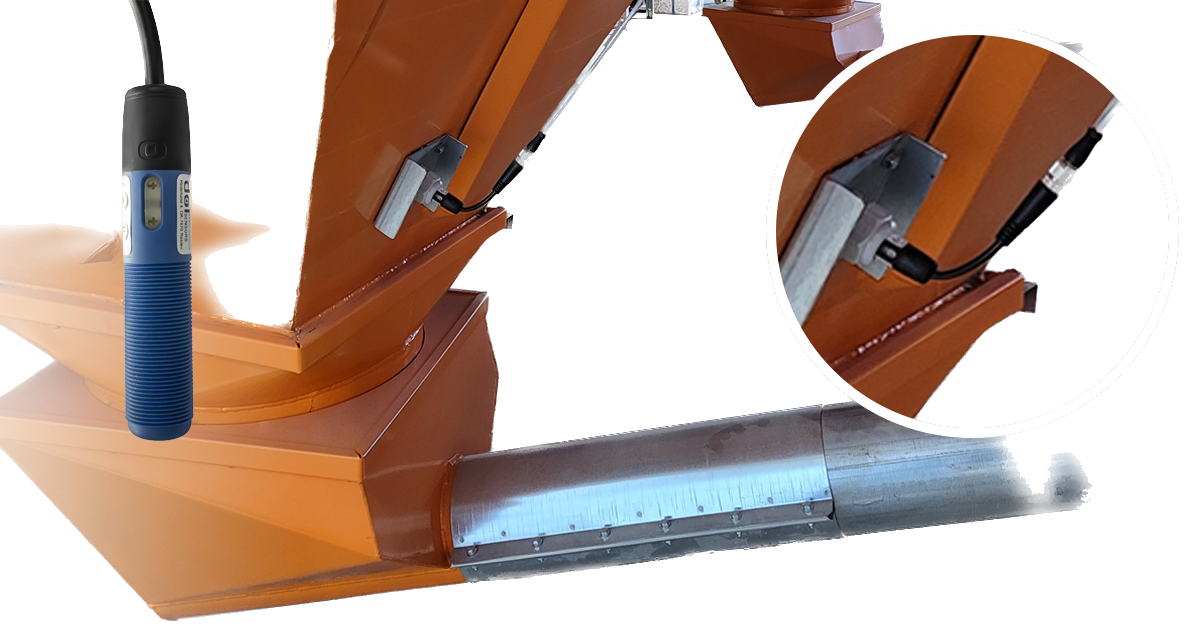

• Простые бункеры со стабильным потоком. Где не требуется сложная настройка таймеров задержки, а достаточно лишь факта наличия корма.
• Ремонтные цели. Благодаря NO+NC выходам, этот датчик может заменить любой другой NPN датчик M18, независимо от его изначальной логики.

Почему именно емкостной датчик DOL 26 CA-P-M18-NF-CA-NPN-2-1T

Выбирайте эту модель, если спецификация вашего оборудования требует NPN входа. Вы получаете надежность DOL 26 с необходимой вам электрической полярностью и простотой настройки (1 триммер).

Монтаж и подключение емкостного датчика DOL 26 CA-P-M18-NF-CA-NPN-2-1T

1. Схема NPN (Важно!): Нагрузка (реле/вход ПЛК) подключается между "Плюсом" питания и Выходом датчика (Черным или Белым проводом). Датчик замыкает цепь на "Минус".
2. Выбор логики:
   - Черный провод: NO (замыкается на минус при корме).
   - Белый провод: NC (размыкается от минуса при корме).
3. Калибровка (1T): Заполните бункер кормом. Поворачивайте единственный триммер "Sens", пока светодиод не изменит состояние. Настройка завершена.

Сравнение NPN и PNP версий

Почему нельзя путать эти модели:

Убедитесь, что ваш контроллер поддерживает NPN логику перед заказом этой модели.
